第1章 光模塊未正確安裝常見故障　　常見故障1:光模塊端口被污染，會造成光模塊無法正常使用　　光模塊端口有異物，可以通過肉眼清晰的看到故障光口被白色異物封堵，左側為正常模塊，右側為故障模塊。

　　光纖跳線導接柱斷在光模塊內造成光模塊損壞。

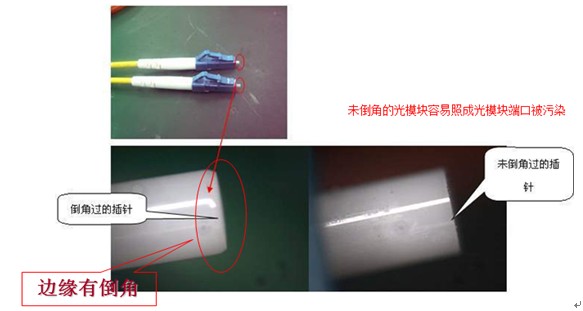

常見故障2:光纖跳線被污染或使用劣質光纖跳線,最終導致光模塊端口被污染　　使用未倒角的非標光纖連接器在光纖拔插過程中損壞了我司光模塊。

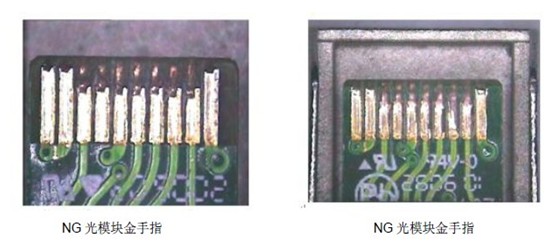

光纖跳線長時間未使用未做防護措施,光纖跳線接頭積滿了灰塵。使用時導致光模塊端口被污染。　　使用破損的光纖跳線,易導致光模塊損壞　　常見故障3:光模塊的金手指導電金屬缺失，造成光模塊無法正常使用　　不合格光模塊的金手指導電金屬缺失,并且光澤明顯不夠,如下圖

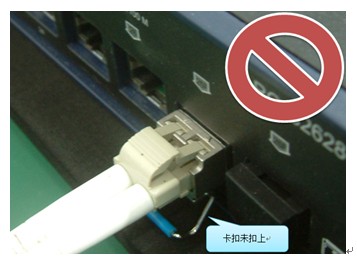

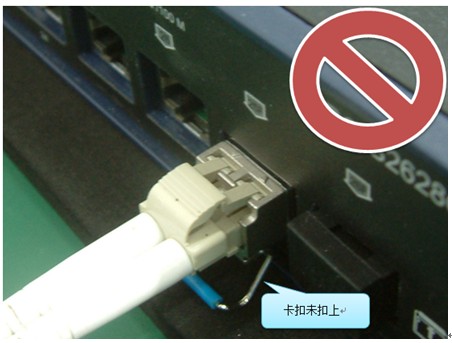

常見故障4:光模塊未插緊，導致光信號傳輸受限制，造成光模塊無法正常使用　　光模塊在插上設備時必須保證插緊，卡鎖卡到位。否則設備在震動、碰撞等情況下，光模塊會發生瞬斷、松動故障。如下圖：

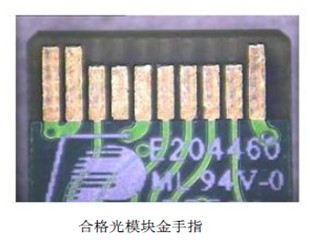

第2章 光模塊正確安裝方法及注意事項　　正確的安裝方法1：光模塊安裝前的檢查　　檢查光模塊的金手指外觀是否明亮、齊整　　合格光模塊的金手指外觀如下圖:

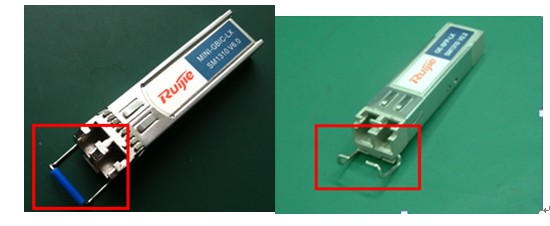

檢查光模塊的拉桿是否有破損，光模塊的拉桿是否失效。　　拉桿破損的光模塊拔插操作時容易引起光模塊卡在交換機內?！　『细竦墓饽K拉桿以及不合格的光模塊拉桿如下圖

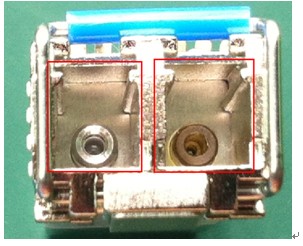

檢查光模塊端面是否清潔，清潔的光模塊端面是透明清晰可見的。如下圖:

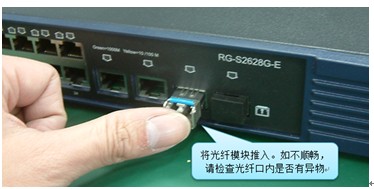

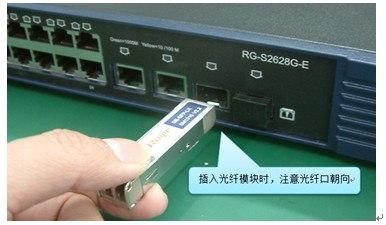

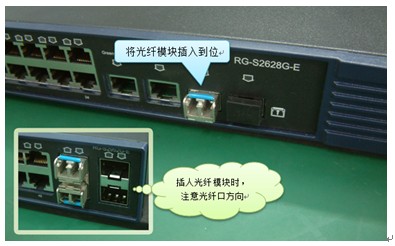

正確的安裝方法2：將光模塊安裝到設備光端口上　　檢查光模塊的朝向，如下圖：

正確安裝后的效果如下圖：

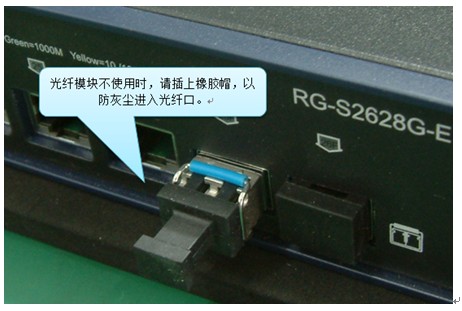

注意!光模塊安裝到設備的光端口后，未進行光纖跳線前請做好防塵措施。如下圖：

正確的安裝方法3：光纖跳線的安裝或者拔除　　插入光纖跳線前需要固定好模塊的拉環。如下圖：

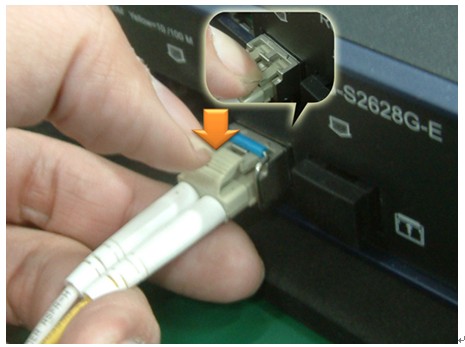

注意!光纖跳線插入光模塊前，請固定好光模塊的拉桿。如下圖：

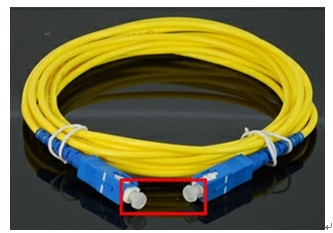

注意!光模塊在未使用時，光纖跳線必須安裝防塵帽，否則在光纖跳線與光模塊對接時容易導致光模塊被污染。如下圖：

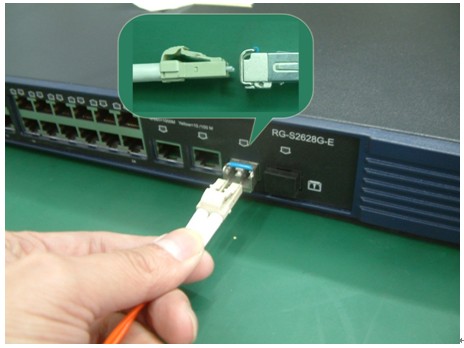

插入光纖跳線時能夠聽到輕微的聽到“啪”的聲音或感到輕微震動。光模塊插入設備后，請再拔一下光模塊檢查是否安裝到位，若拔不出則表示安裝到位。如下圖：

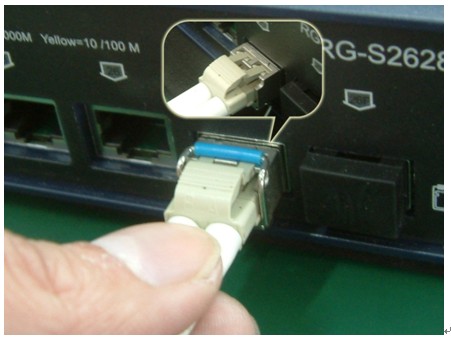

取出光模塊時，請先取下光纖跳線，再取出光模塊。如下圖：

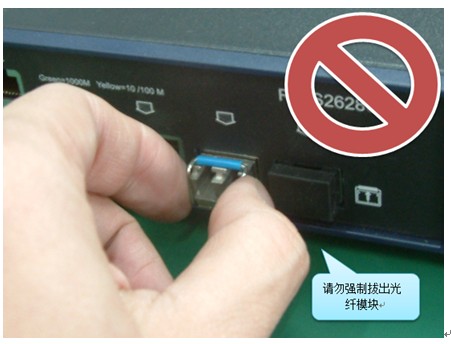

注意!取出光模塊時請先拉出拉桿，再通過拉桿取出光模塊，禁止強制取出光模塊。如下圖：

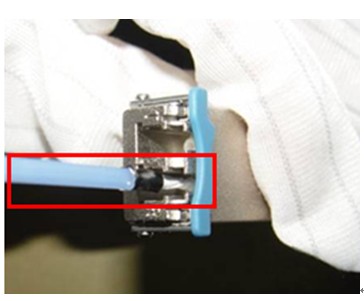

第3章 故障光模塊和光纖線纜接頭的清理、清潔　　故障光模塊的清理、清潔　　如果光模塊或光纖長時間未使用并且未加防塵帽，則再次使用時必須對于光模塊或光纖進行清潔。光模塊清潔使用棉棒進行，光纖端口清潔使用擦纖紙。用棉棒清理光纖跳線接頭的方法：清潔時將棉棒插入光口中，輕輕旋轉，注意不要用力過大，避免損壞光模塊。

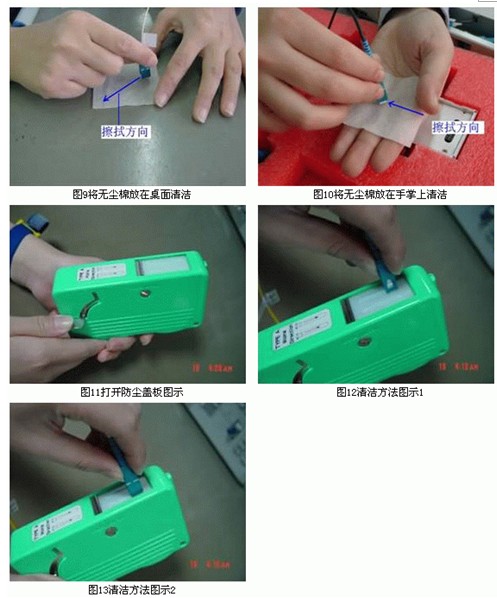

光纖線纜接頭的清理、清潔　　光纖連接器的端面保持清潔，避免劃傷;清潔端面時使用拭擦紙。如圖9所示方法擦拭清潔，每次擦拭不能在同一位置;對臟污嚴重的接頭，則將拭擦紙浸無水酒精(不易過多)，按相同方法進行擦拭清潔，并需更換另一拭擦紙按相同方法操作一次，保證接頭端面干燥，再進行測試;此類清潔方法需注意擦拭長度要足夠，才能保證清潔效果，并且不能在相同位置重復擦拭;此類拭擦紙每張可按圖示方向擦拭4次;也可以使用擦纖盒如圖11～13所示進行清潔。注意：拭擦過程中，嚴禁不同方向來回拭擦端面，或用拭擦紙360度拭擦端面，以免造成端面磨損。
